隨著鐵路車輛、航空國防及工程機械的迅猛發展,對模件的精密度和精確度要求也原來越嚴格。J58K系列電動螺旋壓力機作為安陽鍛壓核心模鍛設備,它是一種工藝性極強且適用于精鍛、精壓、精整、校正及校平等工序的鍛壓設備。兼顧了鍛錘和壓機的雙重屬性,可用于多工位模鍛。

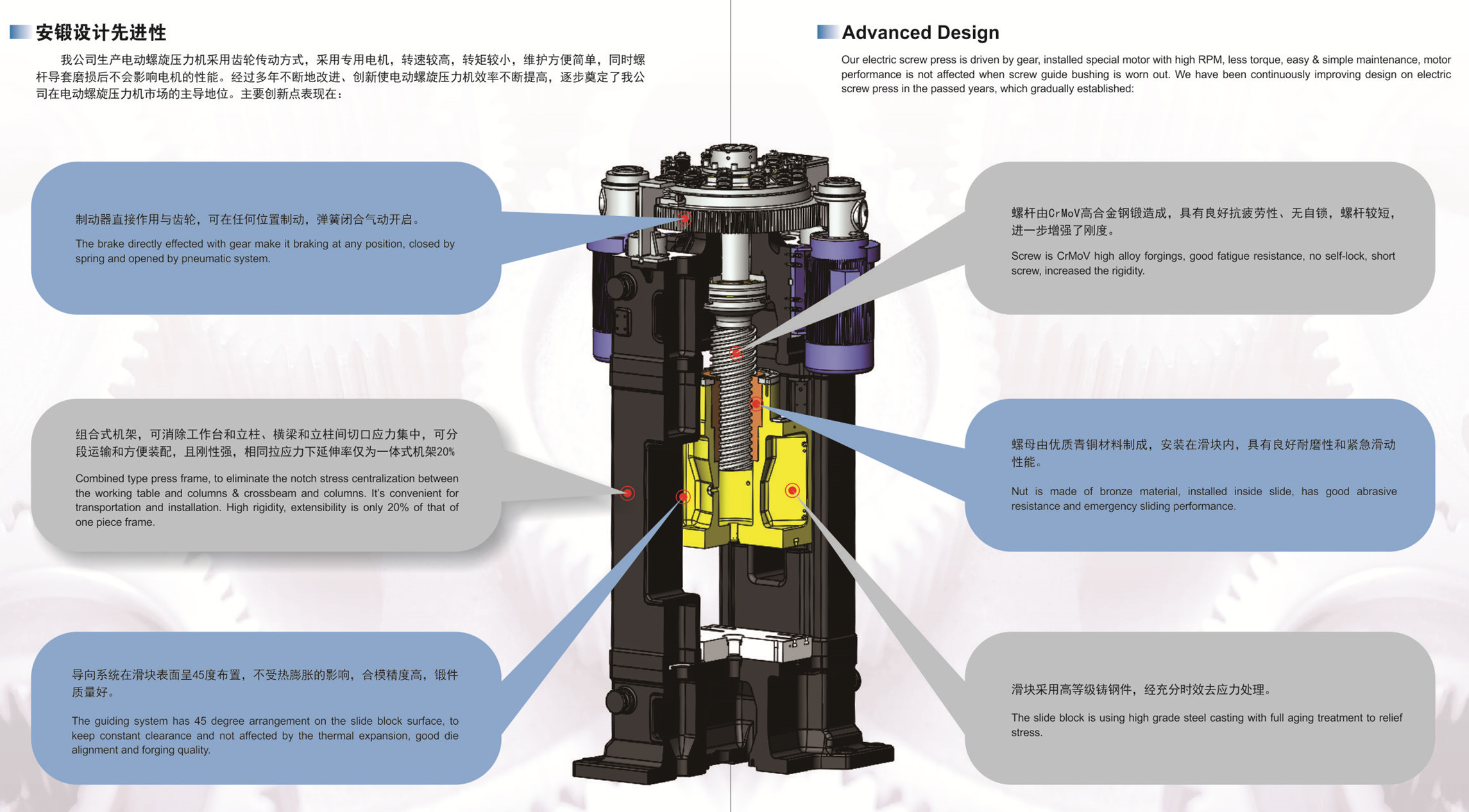

電動螺旋壓力機結構:
電動螺旋壓力機主要有螺桿、螺母、滑塊、導向系統、制動裝置、驅動單元、潤滑油循環等組成。采用齒輪傳動方式,這一傳動方式的特點是采用專用電機,轉速較高,轉矩較小,不同噸位的壓力機采用不同功率的專用電機,電機出現故障時更換方便。維護方便簡單,同時螺桿導套磨損后不會影響電機的性能。
電動螺旋壓力機結構工作原理:
電機經小齒輪、大齒輪、螺桿帶動滑塊上下運動,大齒輪有足夠的慣量,起著飛輪儲能的作用。輸入啟動信號后,電機由靜止?fàn)顟B(tài)經小齒輪、大齒輪帶動滑塊加速下行,電機達到預先設置的打擊能量所要求的轉速時,電機停止加速,大齒輪儲存的動能作功,使制件成形。同時,電機立即帶動大齒輪反轉,返回一定轉角后,電機進入制動狀態,使大齒輪帶動滑塊回到預先設置的位置。由于滑塊回程時靠電機制動,機械制動器僅在滑塊接近上死點時才工作,制動材料不易磨損,不需經常更換。

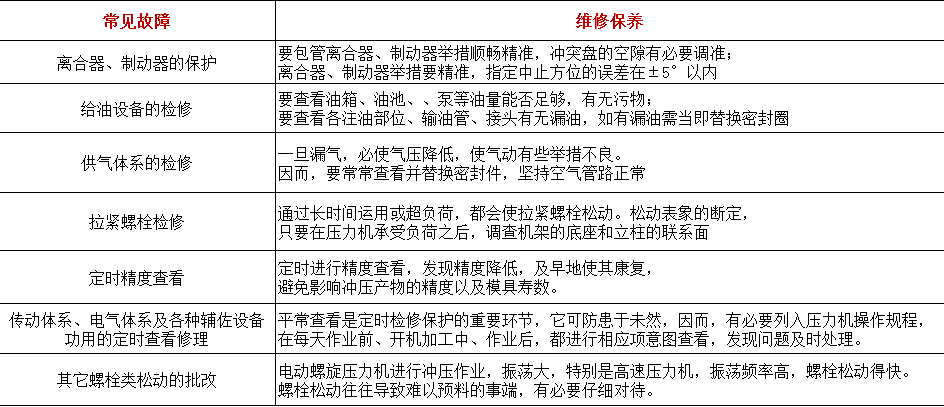

由于電動螺旋壓力機零件加工精度要求高,控制系統復雜,再加上液壓系統對環境溫度的敏感,導致該設備可能會出現以下故障:
